M款7层净化无烟火锅设备(不含桌面)是韩博锅锅火加强去味款,是从的A6热门款的基础上多加了两种三层净化,消毒碳化以及双层筛网过滤,一定程度上加强了净化设备的去味、以及更好去除油烟中的有害物质,外观上对智能控制面板进行了改版,此款为全不锈钢独立智能面板,悬挂于桌面下方。
韩博M系列7层净化,双层筛网过滤,相对应的净化装置、整套抽风组件、净化设备黑色控制面板、黑色不锈钢外部箱体、带USB插座面板,独立不锈钢智能控制面板。
抽风组件组成:配套锅圈、风机、不锈钢连接组件。
内部净化装置其他配套设备有:配套水箱、水泵、积油盒、屏蔽电机、特制紫外线消毒灯管、双层筛网、活性炭。
通过锅圈吸取火锅工作时排出的火锅油烟、水汽,进入下方M款无烟净化设备内进行净化
M系列净化层数为7层:初步净化、液沫分离、旋流脱水、油烟屏蔽、光解催化、双层筛网过滤、消毒碳化。
最后再把净化后空气排出桌外。
1、初步净化:不出净化运用微空气动力学原理,采用深井下排或侧吸下排,下排风产生流体负压的原理,让油烟魔力般的往下吸走
2、液沫分离:通过抽风机收集油烟后使用喷淋的方式与油烟接触分解这邪恶有害的油雾,将油进一步净化,喷淋通过水泵吸取箱体内药水,进行喷淋。
3、旋流脱水:油烟通过它时产生旋流、使油烟中的水雾在其作用下,被摔箱管壁,从而达到油烟快速分离的目的。
4、油烟屏蔽:在离心力的作用下,风柜中的油烟被甩出冯仑形成油烟分离。
5、光解催化:以特制灯管发出的高能紫外线把油烟分子降解为微小的油脂分子,这些油脂分子一分部生成二氧化碳和水,少部分会形成细小的固体微粒。
6、双层筛网过滤:筛网过滤主要为活性炭吸附,活性炭占地面积小,净化效率搞,能有效去除油烟、异味、CO,致癌物等有害物质。此步骤反复进行两次。
7、消毒碳化:经过消毒碳化后,会减少油烟在设备上的粘附聚集,进一步提高了设备的处理效率,同时延长了设备清理维护周期。

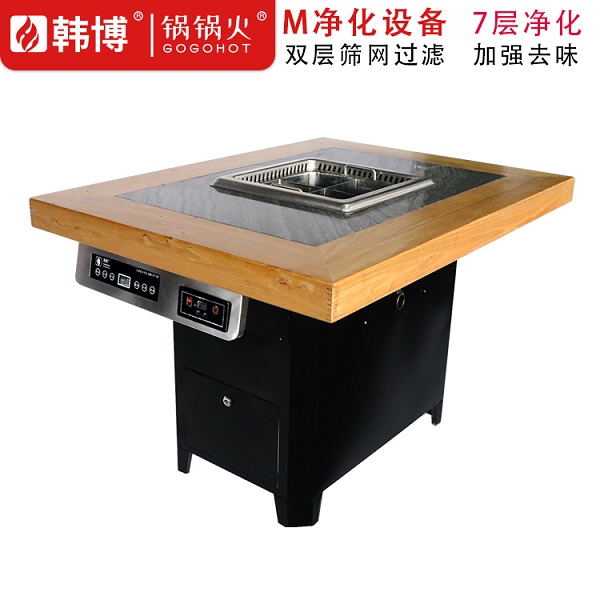

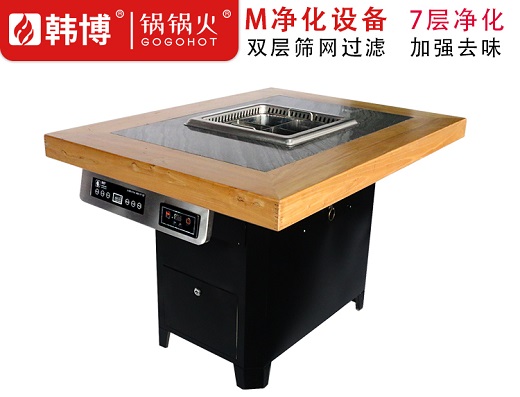

1、净化设备外观图

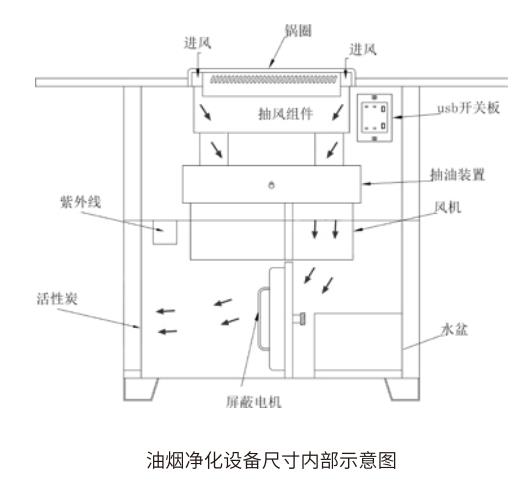

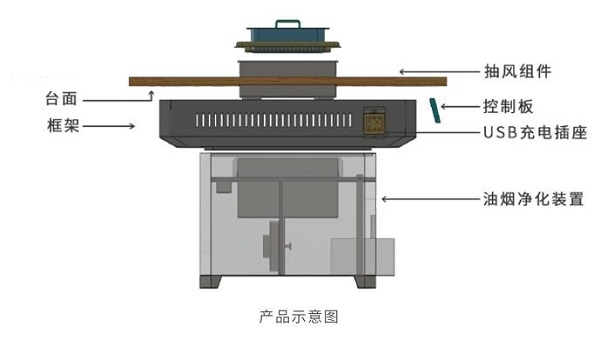

2、内部示意图

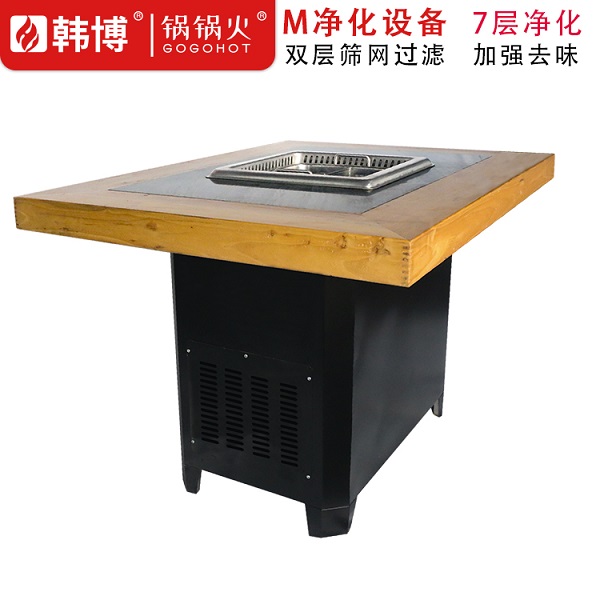

3、侧面结构图

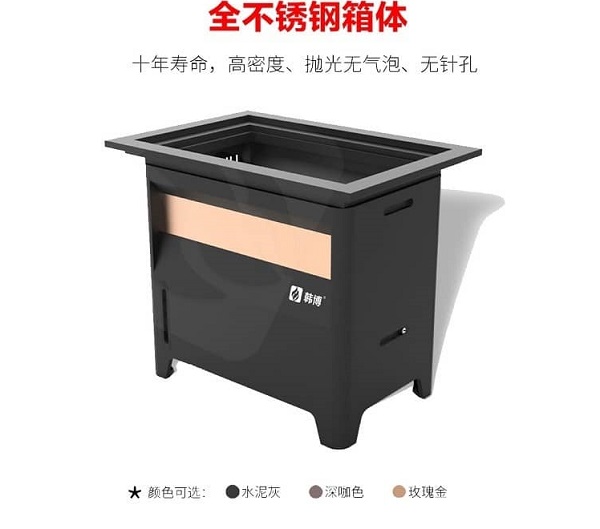

4、净化箱体
5、配套锅圈
根据锅具的尺寸配套定制,材质可定制为304不锈钢、铜、镀铜等。

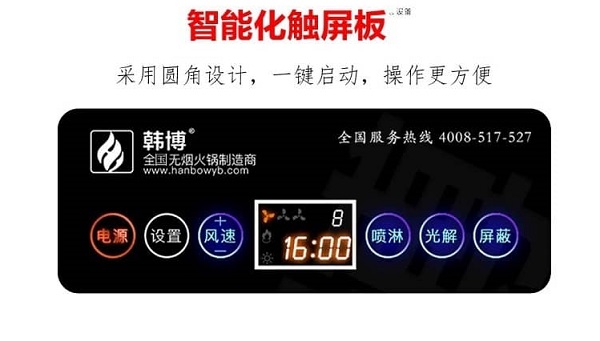

6、净化设备智能化控制面板
采用圆角设计,一键启动,操作更方便

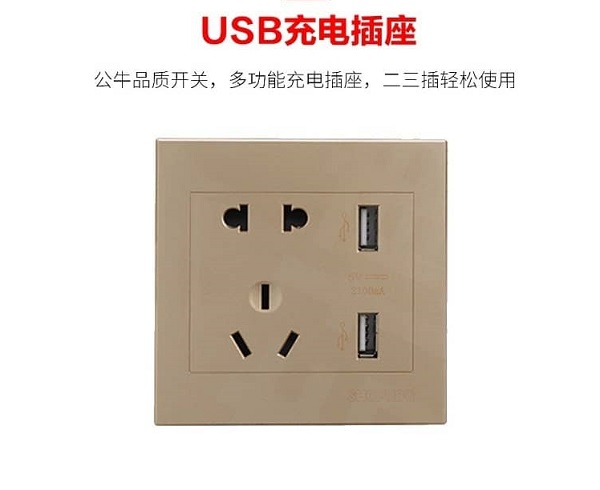

7、USB充电插座
配套公牛品质开关,多功能充电插座,二三插轻松使用
